Hier finden Sie unsere gängigen Spulentypen. Weitere Spulengrößen auf Anfrage.

Bitte beachten: die max. Drahtmenge ist abhängig von der Abmessung und dem Werkstoff und kann in entsprechenden Fällen von der Angabe abweichen.

Kunststoffspulen

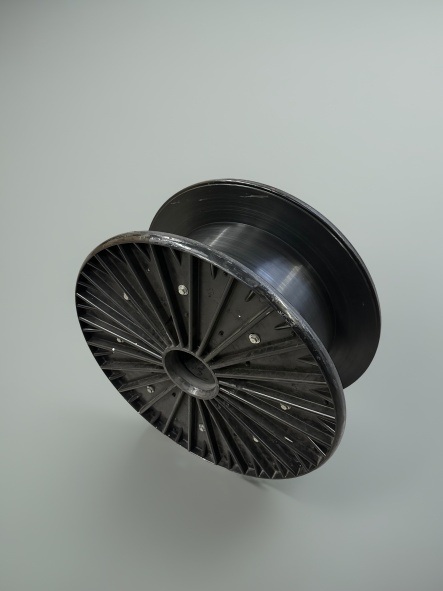

VM 710/127-320

VM 710/127-320

Außendurchmesser
710.00 mm
Kerndurchmesser
500.00 mm
Breite außen
320.00 mm
Wickelbreite
250.00 mm
Aufnahmebohrung
127.00 mm
maximale Drahtmenge
300.00 kg

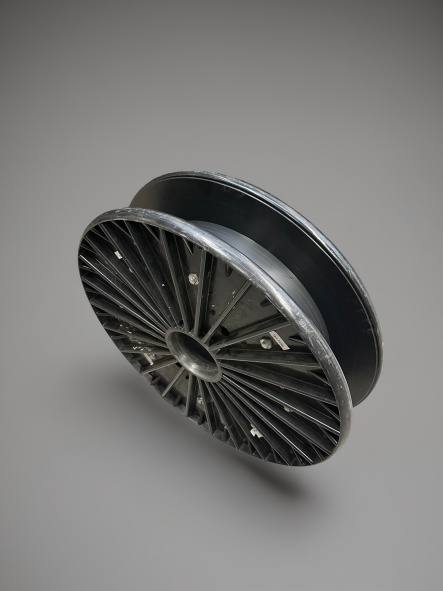

VM 710/127-190

VM 710/127-190

Außendurchmesser
710.00 mm
Kerndurchmesser
500.00 mm
Breite außen
190.00 mm
Wickelbreite
120.00 mm
Aufnahmebohrung
127.00 mm
maximale Drahtmenge
150.00 kg

K 500 (Kunststoffspule)

Außendurchmesser
500.00 mm
Kerndurchmesser
315.00 mm
Breite außen
250.00 mm
Wickelbreite
180.00 mm
Aufnahmebohrung
127.00 mm
maximale Drahtmenge
100.00 kg

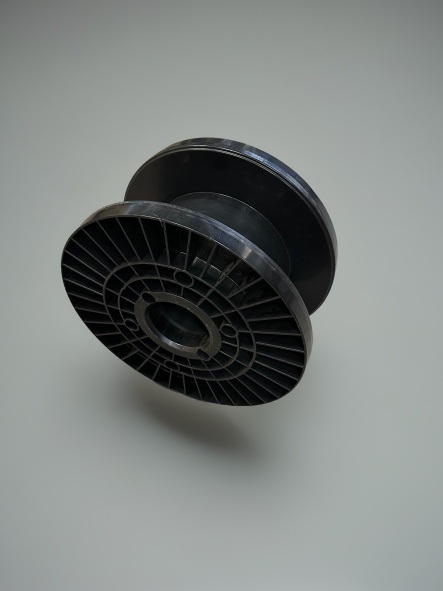

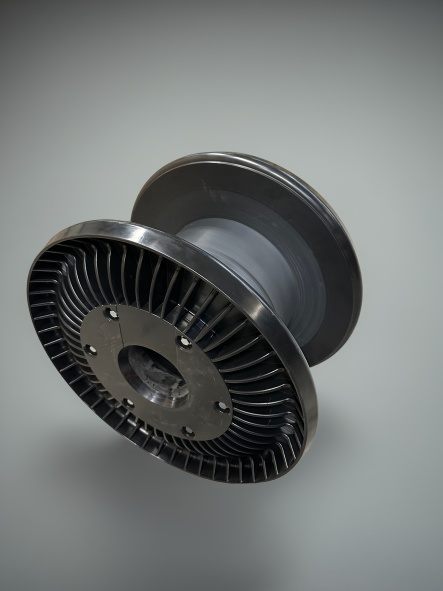

VMV 500/127-270

VMV 500/127-270

Außendurchmesser
500.00 mm
Kerndurchmesser
315.00 mm
Breite außen
270.00 mm
Wickelbreite
180.00 mm
Aufnahmebohrung
127.00 mm
maximale Drahtmenge
100.00 kg
K 560 (Kunststoffspule)

K 560 (Kunststoffspule)

Außendurchmesser
500.00 mm
Kerndurchmesser
315.00 mm
Breite außen
270.00 mm
Wickelbreite
180.00 mm
Aufnahmebohrung
127.00 mm
maximale Drahtmenge
100.00 kg

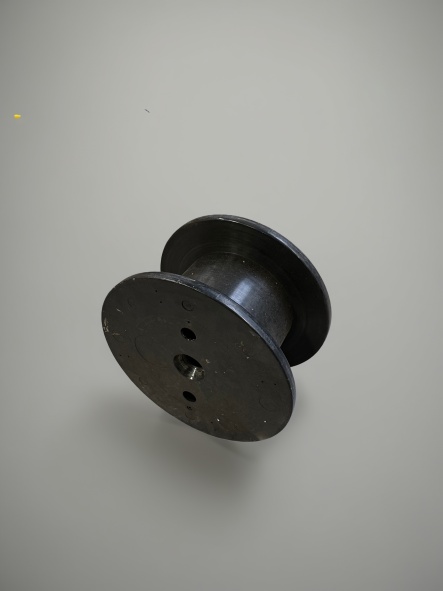

K 355 (Kunststoffspule)

K 355 (Kunststoffspule)

Außendurchmesser
355.00 mm
Kerndurchmesser
224.00 mm
Breite außen
200.00 mm
Wickelbreite
160.00 mm
Aufnahmebohrung
36.00 mm
maximale Drahtmenge
50.00 kg

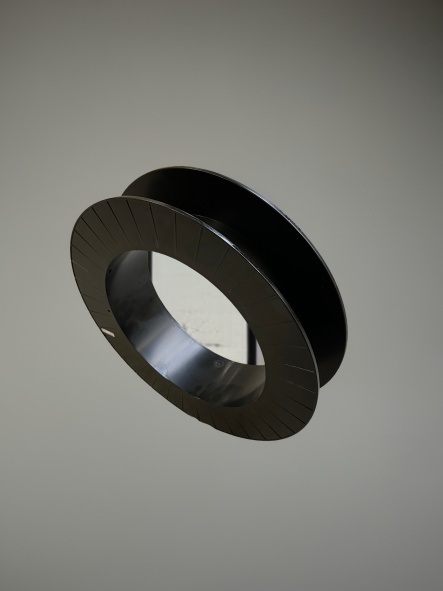

SD 460 (Kunststoffspule)

SD 460 (Kunststoffspule)

Außendurchmesser
460.00 mm
Kerndurchmesser
319.00 mm
Breite außen
105.00 mm
Wickelbreite
91.00 mm
Aufnahmebohrung
305.00 mm
maximale Drahtmenge
40.00 kg

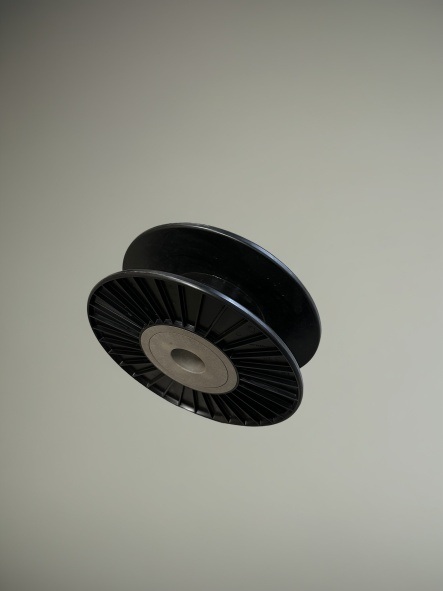

EM 315

EM 315

Außendurchmesser
315.00 mm
Kerndurchmesser
160.00 mm
Breite außen
103.00 mm
Wickelbreite
80.00 mm
Aufnahmebohrung
127.00 mm
maximale Drahtmenge
25.00 kg

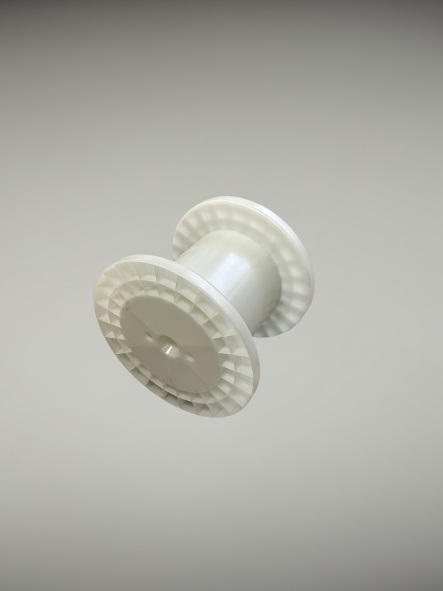

K 250 (Kunststoffspule)

K 250 (Kunststoffspule)

Außendurchmesser
250.00 mm
Kerndurchmesser
160.00 mm
Breite außen
200.00 mm
Wickelbreite
160.00 mm
Aufnahmebohrung
22.00 mm
maximale Drahtmenge
20.00 kg

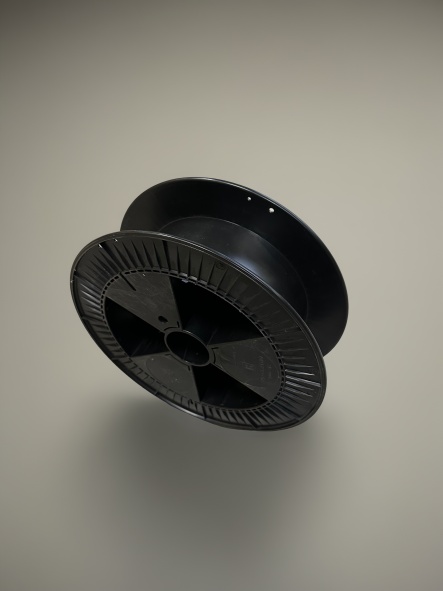

SD 300 K (Kunststoffspule)

SD 300 K (Kunststoffspule)

Außendurchmesser
300.00 mm
Kerndurchmesser
212.00 mm
Breite außen
103.00 mm
Wickelbreite
91.00 mm
Aufnahmebohrung
51.50 mm
maximale Drahtmenge
20.00 kg

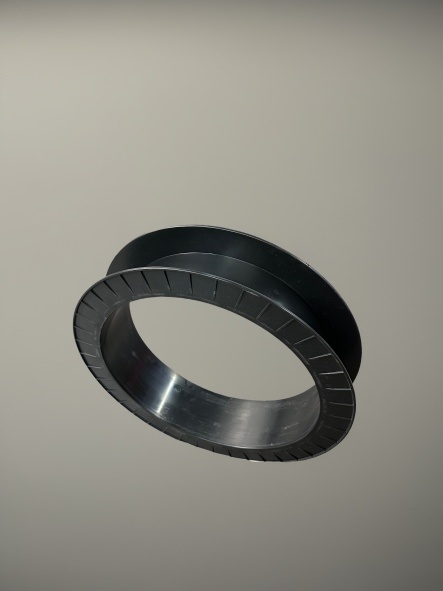

SH 390 K (Haspel)

SH 390 K (Haspel)

Außendurchmesser
390.00 mm
Kerndurchmesser
310.00 mm
Breite außen
89.00 mm
Wickelbreite
79.00 mm
Aufnahmebohrung
305.00 mm
maximale Drahtmenge
20.00 kg

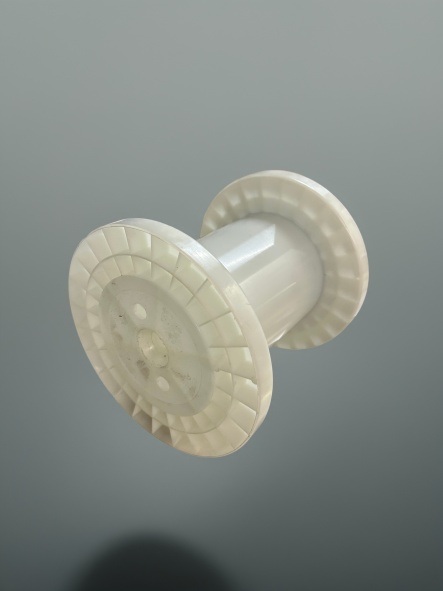

K 200 (Kunststoffspule)

K 200 (Kunststoffspule)

Außendurchmesser
200.00 mm
Kerndurchmesser
125.00 mm
Breite außen
200.00 mm
Wickelbreite
160.00 mm
Aufnahmebohrung
22.00 mm
maximale Drahtmenge
14.00 kg

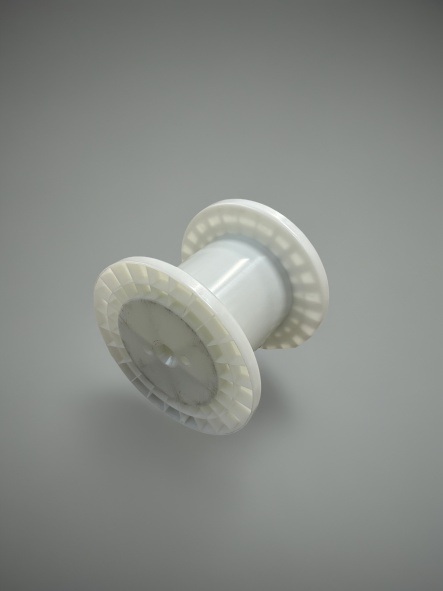

K 160 (Kunststoffspule)

K 160 (Kunststoffspule)

Außendurchmesser
160.00 mm
Kerndurchmesser
100.00 mm
Breite außen
160.00 mm
Wickelbreite
128.00 mm
Aufnahmebohrung
22.00 mm
maximale Drahtmenge
6.30 kg

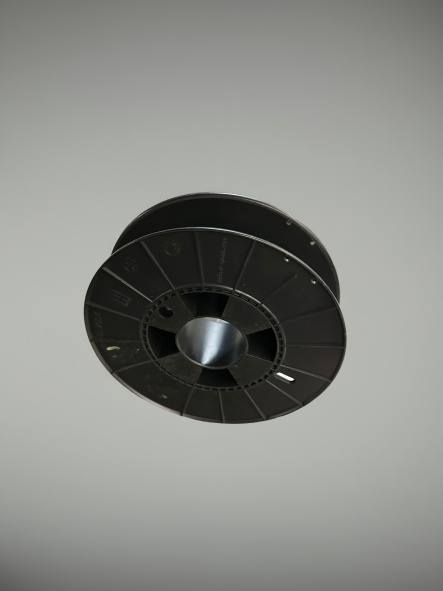

SD 200 K (Kunststoffspule)

SD 200 K (Kunststoffspule)

Außendurchmesser
200.00 mm
Kerndurchmesser
105.00 mm
Breite außen
55.00 mm
Wickelbreite
45.00 mm
Aufnahmebohrung
50.50 mm
maximale Drahtmenge
5.00 kg

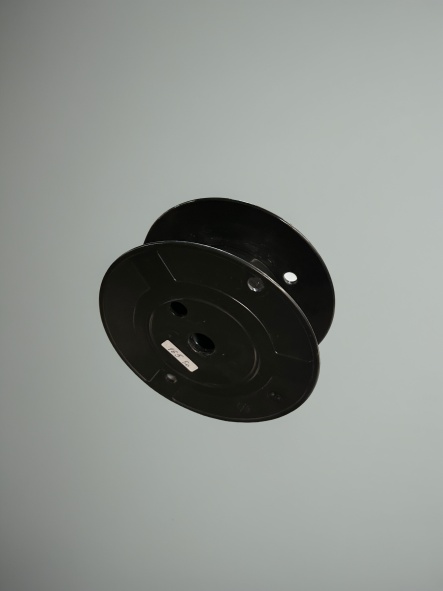

165 So

165 So

Außendurchmesser
165.00 mm
Kerndurchmesser
85.00 mm
Breite außen
64.00 mm
Wickelbreite
58.00 mm
Aufnahmebohrung
38.00 mm
maximale Drahtmenge
4.00 kg

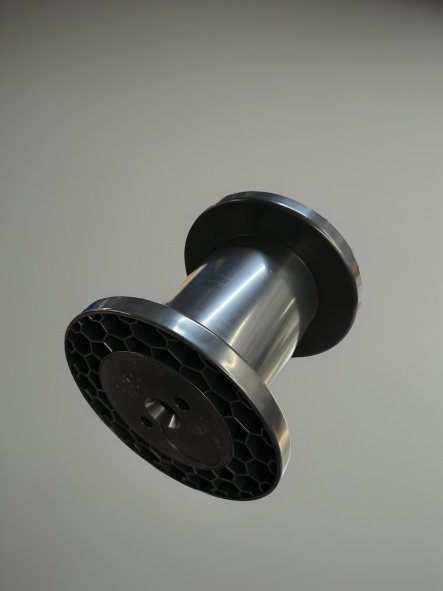

K 125 (Kunststoffspule)

K 125 (Kunststoffspule)

Außendurchmesser
125.00 mm
Kerndurchmesser
80.00 mm
Breite außen
125.00 mm
Wickelbreite
100.00 mm
Aufnahmebohrung
16.00 mm
maximale Drahtmenge
2.90 kg

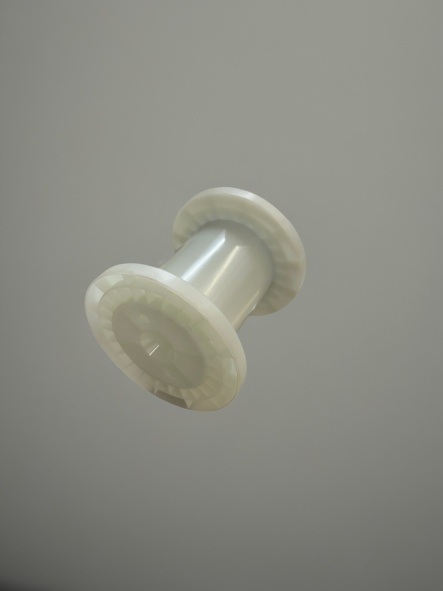

K 100 (Kunststoffspule)

K 100 (Kunststoffspule)

Außendurchmesser
100.00 mm
Kerndurchmesser
63.00 mm
Breite außen
100.00 mm
Wickelbreite
80.00 mm
Aufnahmebohrung
16.00 mm
maximale Drahtmenge
1.60 kg
SH 253 (Kunststoffspule)

SH 253 (Kunststoffspule)

Außendurchmesser
253.50 mm
Kerndurchmesser
221.00 mm
Breite außen
37.00 mm
Wickelbreite
30.00 mm
Aufnahmebohrung
215.00 mm
maximale Drahtmenge
1.50 kg

Holzspulen

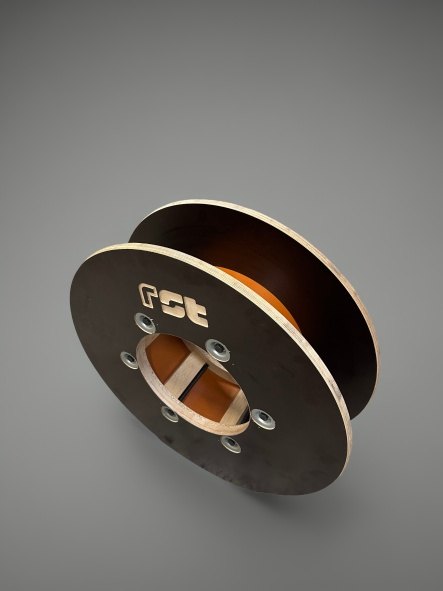

Holzspule 750

Holzspule 750

Außendurchmesser
750.00 mm
Kerndurchmesser
400.00 mm
Breite außen
198.00 mm
Wickelbreite
150.00 mm
Aufnahmebohrung
300.00 mm
maximale Drahtmenge
250.00 kg

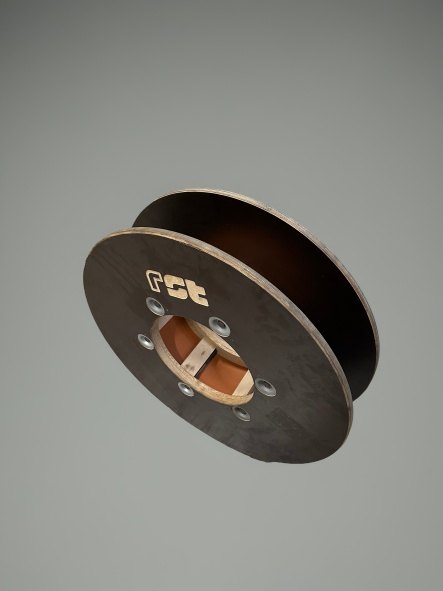

Holzspule 710

Holzspule 710

Außendurchmesser
710.00 mm
Kerndurchmesser
400.00 mm
Breite außen
218.00 mm
Wickelbreite
170.00 mm
Aufnahmebohrung
300.00 mm
maximale Drahtmenge
200.00 kg

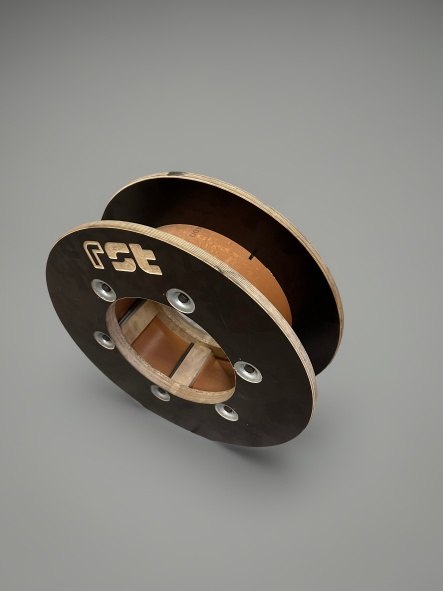

Holzspule 600 (S02)

Holzspule 600 (S02)

Außendurchmesser
600.00 mm
Kerndurchmesser
400.00 mm
Breite außen
191.00 mm
Wickelbreite
155.00 mm
Aufnahmebohrung
300.00 mm
maximale Drahtmenge
120.00 kg
Holzspule 400

Holzspule 400

Außendurchmesser
400.00 mm
Kerndurchmesser
200.00 mm
Breite außen
240.00 mm
Wickelbreite
210.00 mm
Aufnahmebohrung
55.00 mm
maximale Drahtmenge
90.00 kg

Packenwicklung

Packenwicklung groß

Außendurchmesser
345.00 mm
Kerndurchmesser
305.00 mm
Breite außen
95.00 mm
Wickelbreite
305.00 mm
Aufnahmebohrung
63.00 mm
maximale Drahtmenge
20.00 kg

Packenwicklung klein

Außendurchmesser
180.00 mm
Kerndurchmesser
66.00 mm
Breite außen
54.00 mm
Wickelbreite
54.00 mm
Aufnahmebohrung
63.00 mm
maximale Drahtmenge
8.00 kg

Ringe

Ringe

Ringe

Außendurchmesser
420.00 mm
Kerndurchmesser
320.00 mm
